Shunts

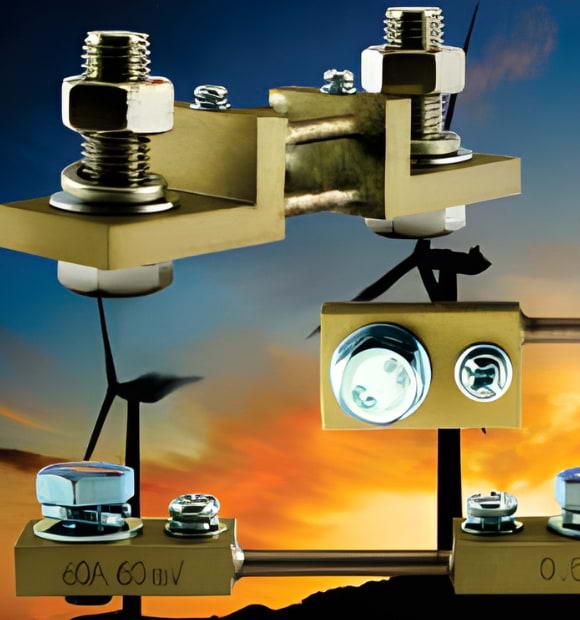

shunt 1

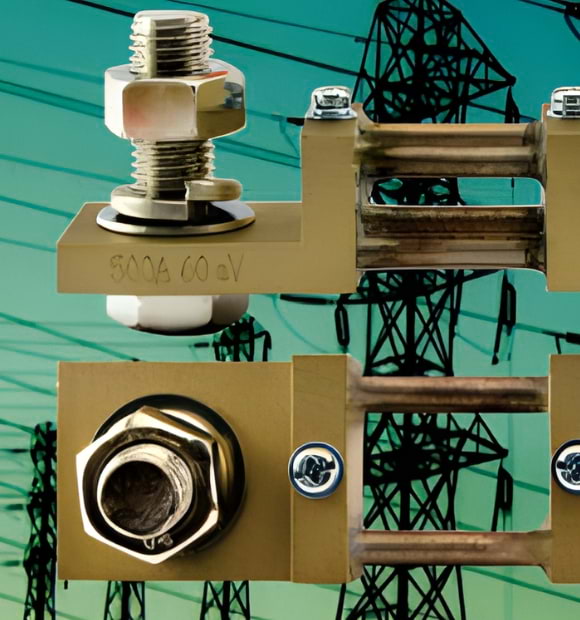

shunt 2

Descrição e aplicação

O Shunt é principalmente utilizado como um derivador de corrente, para medições de correntes elevadas, sendo calculado de tal maneira que uma determinada corrente nominal tenha uma queda de tensão, geralmente para 60 mV.

Para se obter a indicação da corrente, deve ser conectado ao shunt um indicador do tipo “Bobina Móvel” com a escala igual a corrente nominal e o campo de medição equivalente a queda de tensão provocada pelo shunt.

Para que seja assegurada a precisão do shunt, deve-se tomar cuidado para que não sejam a ele conectadas linhas de medição com resistência maior que o valor mencionado nos dados técnicos.

Saiba que: Quanto maior a distância de ligação entre o Shunt e o instrumento, maior a queda de tensão na linha, e para que não haja influência na medição, é necessário que o Shunt tenha maior tensão (padronizada) conforme especificado abaixo.

Obs: Confira todas as características técnicas no catálogo em pdf ao lado
